Tài liệu này nhằm hướng dẫn người sử dụng phần mềm OMNITREND khai báo thiết bị, vị trí đo và các phép đo (bài test), những thiết lập này sẽ được đổ xuống cho máy VIBXPERT II để thực hiện lấy đúng dữ liệu cần đo. Đây là bước không thể thiếu để có thể lấy dữ liệu đo rung động. Cài đặt đúng vị trí đo và giá trị cần đo là quan trọng để có thể phân tích đúng tình trạng thiết bị, không bị bỏ sót dữ liệu, hay lấy sai dữ liệu. Dữ liệu đúng thì mới có thể phân tích đúng

Tổ chức cấu trúc dữ liệu

Dữ liệu rung động trong thời gian dài nhiều năm là tài sản quý giá của nhà máy, giúp chúng ta dễ dành nhận định tình trạng thiết bị hiện tại so với trước đây, truy ra những lần hư hỏng, sửa chữa trong quá khứ, tìm ra chu kỳ hư hỏng …

Tổ chức lưu trử dữ liệu đo rung động là một bước đầu tiên quan trọng khi xây dựng chương trình giám sát và phân tích rung động. Với những nhà máy có nhiều thiết bị, trong nhiều phân xưởng, nhiều đội/tổ quản lý bảo trì, thì việc tổ chức cơ sở dữ liệu càng phải xem xét và cân nhắc để thuận tiện cho công việc.

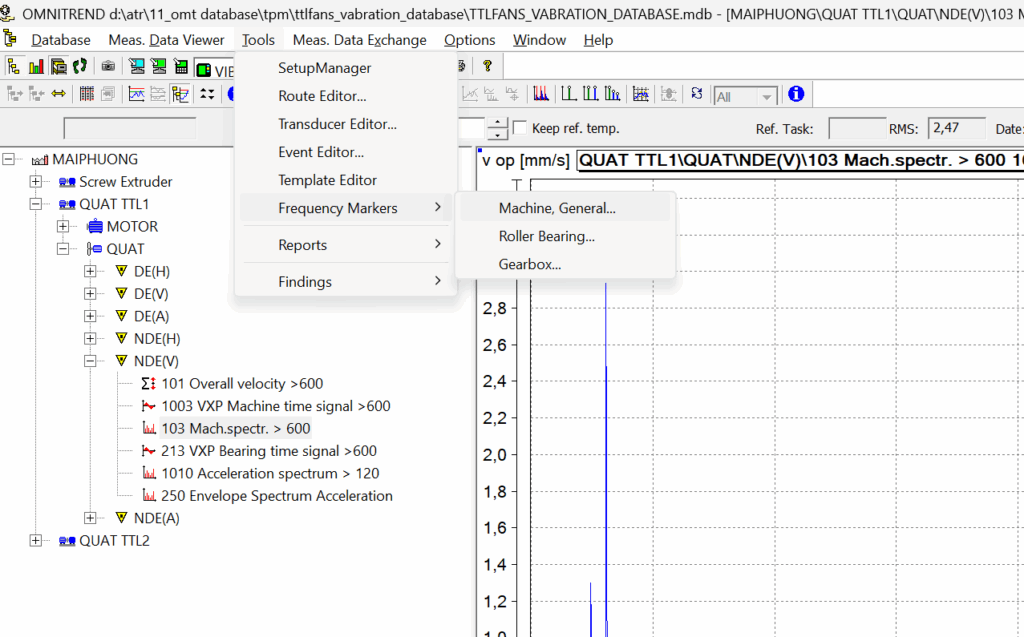

Với phần mềm OMNITREND, chúng ta có thể tổ chức dữ liệu theo cấu trúc hình cây:

  • Nhà máy
    • Phân xưởng
      • Phòng-khu vực (có thể ko có)
        • cụm thiết bị
          • Thiết bị
            • Điểm đo
              • Giá trị đo

Dữ liệu được lưu trử tách riêng trong các database. Mỗi database quản lý riêng biệt, chúng ta có thể khai báo mỗi phân xưởng là một database riêng nếu số lượng thiết bị nhiều. Việc tách riêng database có nhiều lợi ích về lâu dài.

Trong đó:

  • Location: dùng để khai báo Nhà máy, phân xưởng, phòng/khu vực máy
  • Machine train: dùng để khai báo một cụm thiết bị, ví dụ bơm nước gồm có động cơ – đầu bơm.
  • Machine: để khai báo một thiết bị, ví dụ: động cơ M1, bơm nước P1
  • Measurement Location: vị trí đo, ví dụ: điểm đo phương ngang ở đầu động cơ DE (H)

Bước 1. Khai báo cơ sở dữ liệu

Khai báo cơ sở dữ liệu là bước đầu tiên. Thiết bị, điểm đo… được lưu trong cơ sở dữ liệu. Một nhà máy có thể có 1 cơ sở dữ liệu để lưu tất cả thiết bị. Tuy nhiên, chúng ta nên chia nhỏ hơn, ở cấp phân xưởng là một cơ sở dữ liệu, hoặc mỗi nhóm quản lý thiết bị là một cơ sở dữ liệu

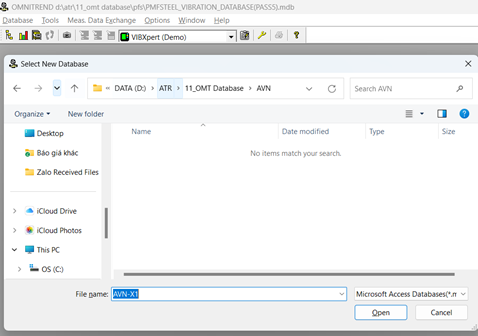

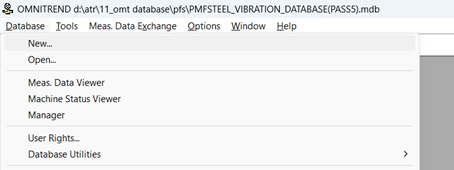

Để tạo mới cơ sở dữ liệu, chọn Database/New

Chọn vị trí lưu dữ liệu, và đặt tên cho cơ sở dữ liệu

Chọn OK

Bước 2: Khai báo vị trí thiết bị: Phân xưởng, cụm máy

Vào màn hình Khai báo thiết bị và điểm đo

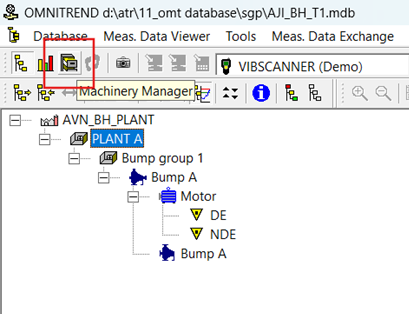

  • Chọn Machinery Manager

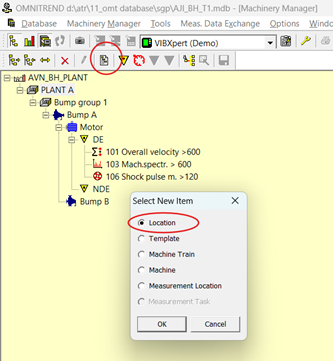

  • Chọn New tree item
  • Chọn Location
  • OK

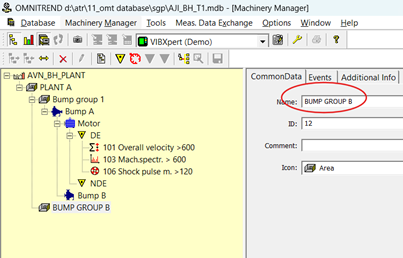

Nhập Tên của Phân xưởng/ Cụm thiết bị

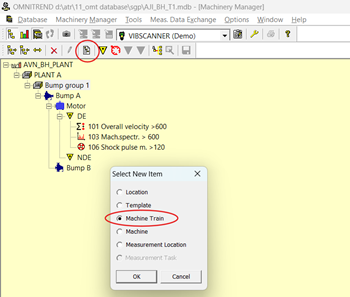

Bước 3: Khai báo cụm thiết bị:

  • Chọn nút NEW TREE ITEM
  • Chọn Machine train
  • OK

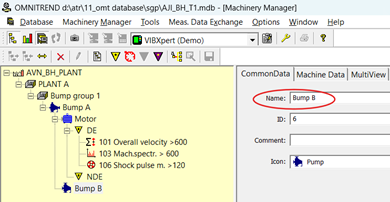

Nhập tên cụm thiết bị:

  • Vào thẻ CommonData
    • Nhập tên thiết bị vào Name
    • Chọn Icon

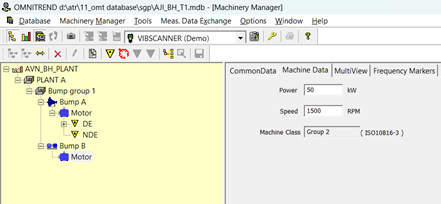

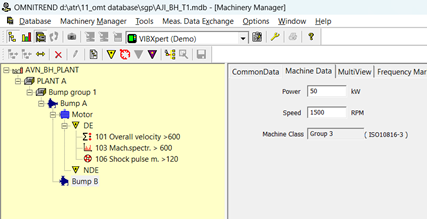

Nhập Thông số thiết bị

  • Vào thẻ Machine Data
    • Nhập Kw
    • Nhập tốc độ quay RPM

Bước 4: Khai báo thiết bị

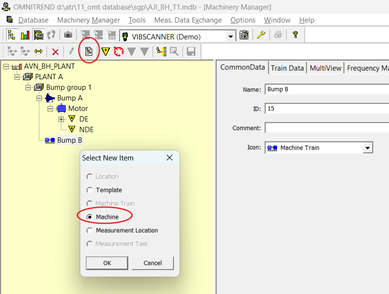

Tương tự như các bước trên, chọn nút NEW TREE ITEM, xuất hiện thẻ mới, chọn Machine

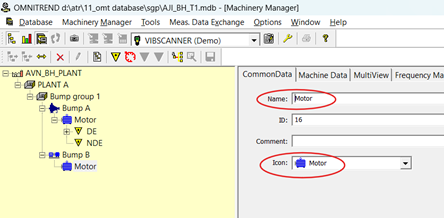

Nhập tên thiết bị

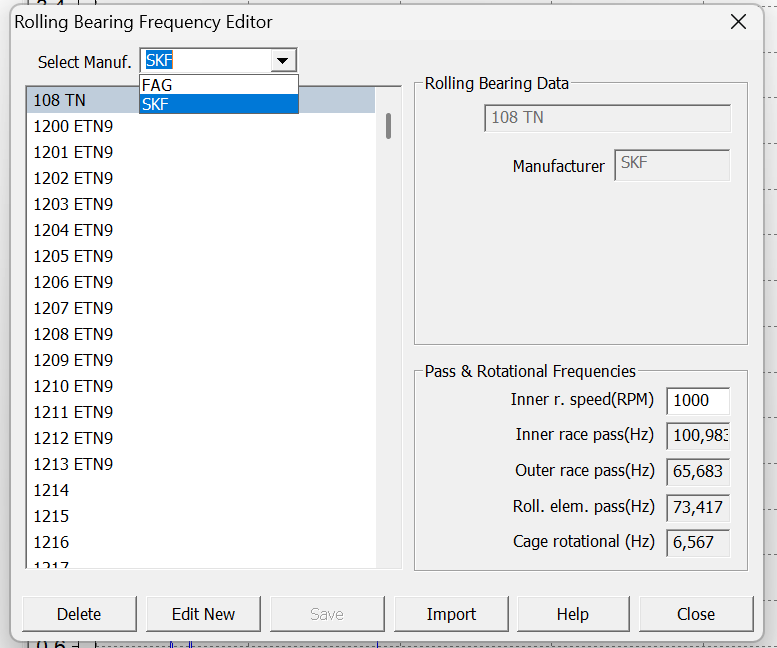

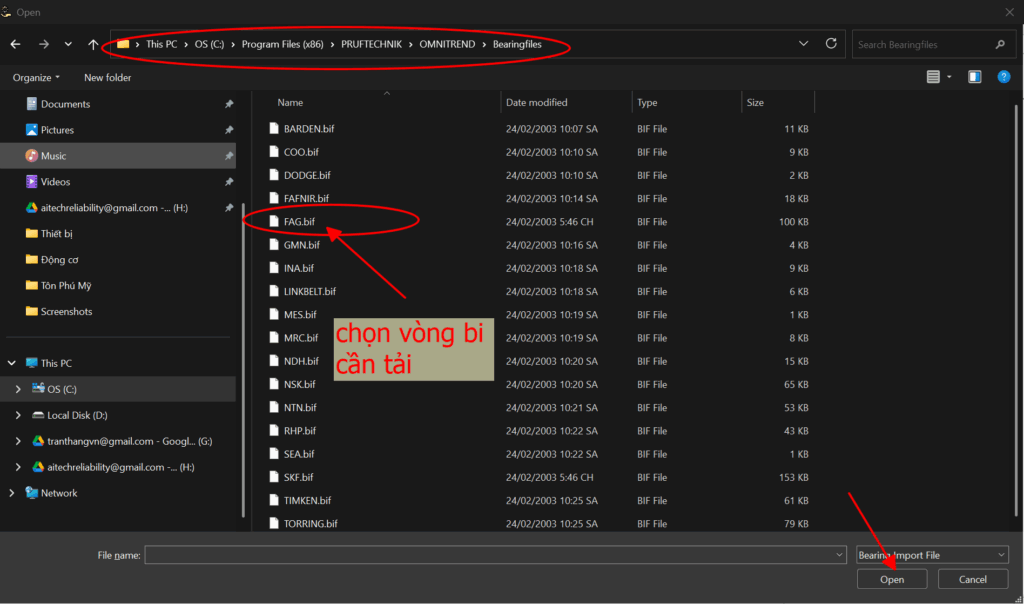

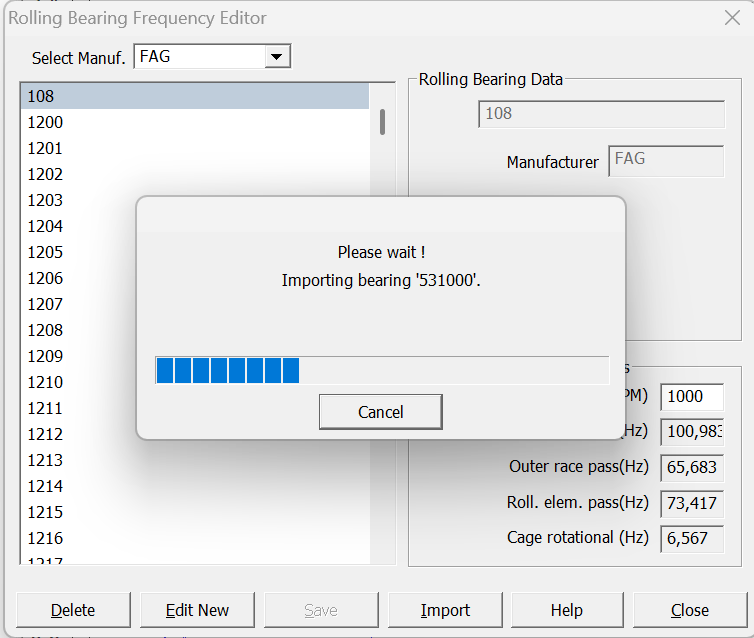

Nhập thông tin thiết bị

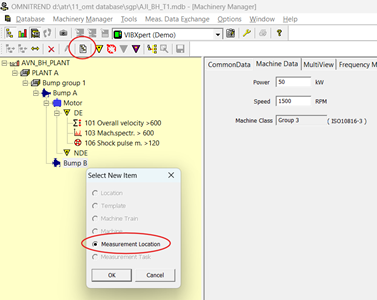

Bước 5: Khai báo điểm đo rung động

  • Chọn NEW TREE ITEM
  • Chọn Measurement location
  • OK

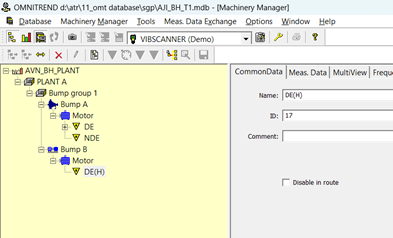

Nhập tên vị trí điểm đo

  • Vào thẻ CommonData
  • Name: Nhập tên vị trí điểm đo, ví dụ
    • DE(H): vị trí đo phương ngang phía đầu motor
    • NDE (V): vị trí đo phương đứng phía đuôi motor
  • Comment: Nhập ghi chú nếu có

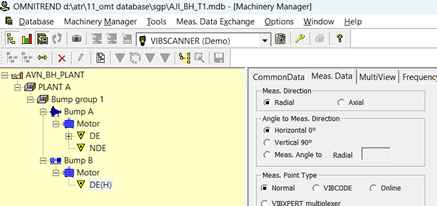

  • Chọn phương đo: vào thẻ Meas.Data, chọn Radial hoặc Axial,

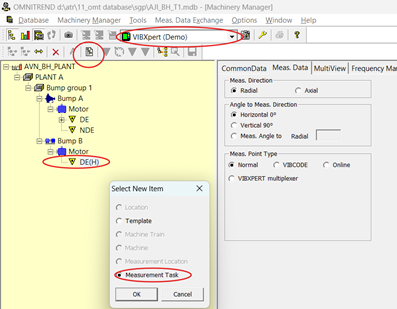

Bước 6: Khai báo giá trị đo

  • Chọn thiết bị sử dụng để đo, ví dụ: VIBXPERT
  • Chọn điểm đo, ví dụ Bump B/Motor/DE(H)
  • Chọn NEW TREE ITEM
  • OK

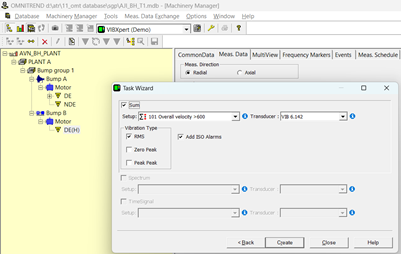

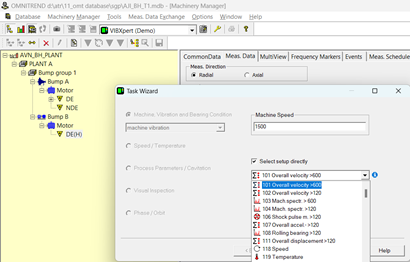

Chọn Giá trị đo

  • Chọn Select setup directly
    • Cửa sổ xổ xuống chọn giá trị cần đo, ví dụ:
      • 101 Overall Velocity >600
    • Chọn Next
  • Chọn các giá trị cài đặt
  • Chọn create

Thực hiện bước này nhiều lần để chọn đủ giá trị cần đo.

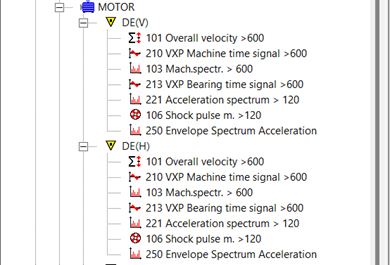

Ví dụ các giá trị cần đo cho một động cơ như sau:

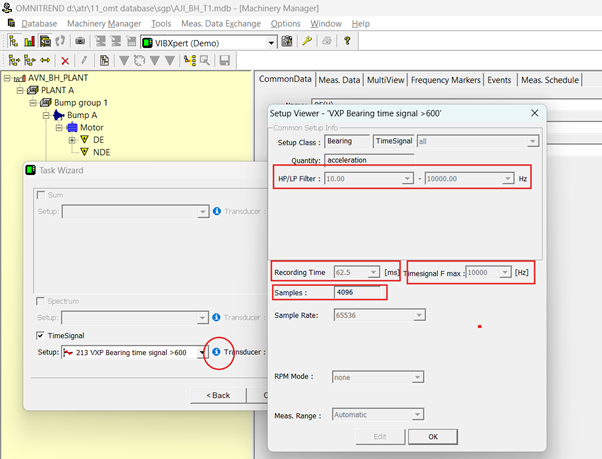

Để biết cài đặt của mỗi giá trị đo

Cần hỗ trợ thêm về phần mềm phân tích rung động OMINITREND, hoặc hướng dẫn/đào tạo sử dụng máy phân tích rung động và cân bằng động VIBXPERT II, vui lòng liên hệ đại diện của hãng tại Việt Nam – AITECH Reliality – email: info@atr.com.vn, điện thoại: 0826192324
