CHƯƠNG 1

WHAT IS SHAFT ALIGNMENT?

CĂN CHỈNH ĐỒNG TRỤC LÀ GÌ?

🔹 Định nghĩa

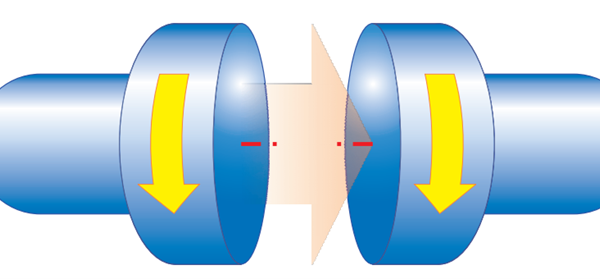

Căn chỉnh đồng trục là quá trình bố trí hai hoặc nhiều máy (thường là động cơ và bơm) sao cho tại vị trí truyền công suất, trục quay của các trục phải đồng trục với nhau khi máy vận hành ở điều kiện làm việc bình thường.

📌 Lưu ý:

  • Không phải mọi loại khớp nối đều yêu cầu “đồng trục tuyệt đối”.
    Ví dụ: khớp nối bánh răng (gear coupling) hoặc trục cardan có thể cần một mức lệch trục xác định để đảm bảo bôi trơn đúng khi vận hành.



🔹 Những điểm cốt lõi trong định nghĩa

  1. Tại vị trí truyền công suất

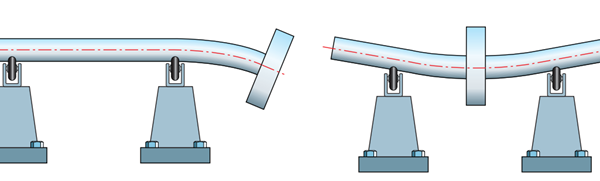

Mọi trục quay đều bị võng tự nhiên (catenary) do trọng lượng bản thân, vì vậy:

  • Trục không bao giờ thẳng tuyệt đối
  • Do đó, chỉ có thể đánh giá tình trạng căn chỉnh tại vị trí truyền công suất, không phải ở mọi điểm trên trục



  1. Trục quay (axis of rotation)

❗ Không được nhầm lẫn “căn chỉnh trục” với “căn chỉnh khớp nối”

  • Bề mặt khớp nối không đại diện cho trục quay thực
  • Độ chính xác lắp khớp nối lên trục là không thể biết chính xác tuyệt đối
  • Việc chỉ quay một trục và đo bề mặt khớp nối đối diện không phản ánh đúng trục quay của cả hai máy

👉 Vì vậy:

Căn chỉnh khớp nối ≠ Căn chỉnh trục



  1. Điều kiện vận hành bình thường

Tình trạng căn chỉnh có thể thay đổi khi máy chạy, do:

  • Giãn nở nhiệt
  • Ứng suất đường ống
  • Mô-men xoắn khi vận hành
  • Chuyển vị móng
  • Độ rơ ổ trục

📌 Do hầu hết việc căn chỉnh được thực hiện khi máy nguội, nên:

  • Trạng thái đo được không nhất thiết là trạng thái căn chỉnh thực khi vận hành
  • Cần tính đến bù giãn nở nhiệt (thermal growth compensation)

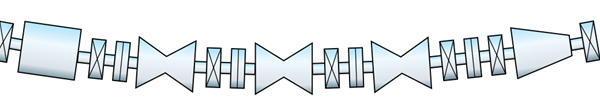

🔹 Võng trục (Machinery Catenary)

Mức độ võng trục phụ thuộc vào:

  • Độ cứng trục
  • Trọng lượng treo giữa các gối đỡ
  • Thiết kế ổ trục
  • Khoảng cách giữa các gối đỡ
  • Với máy ghép gần, độ võng này thường có thể bỏ qua

  • Với:
    • Tổ máy dài
    • Trục trung gian dài
    • Tuabin – máy phát

👉 Bắt buộc phải xét đến võng trục

🔹 Vận hành dưới & trên tốc độ tới hạn

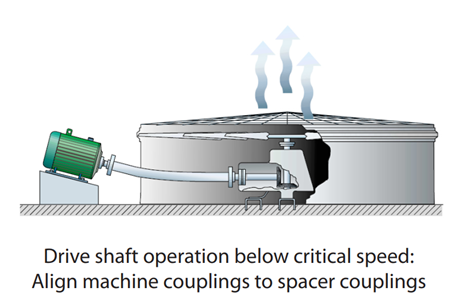

  • Dưới tốc độ tới hạn
    👉 Căn chỉnh các khớp nối của máy với trục trung gian

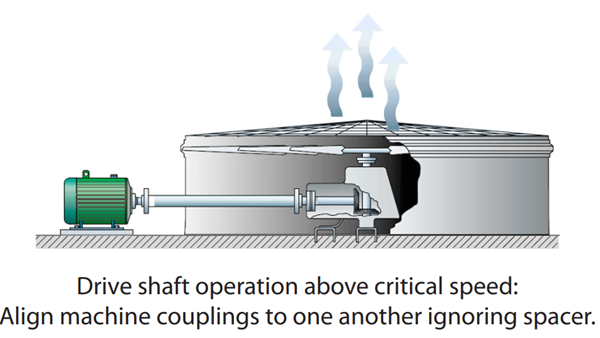

  • Trên tốc độ tới hạn
    👉 Căn chỉnh các máy với nhau, bỏ qua ảnh hưởng của trục trung gian

📌 Trục dài khi quay sẽ cố “tự duỗi thẳng”, nhưng:

  • Trục quay thực tế có thể quay quanh một trục cong
  • Việc căn chỉnh phải duy trì đường tâm cong đó, không ép thẳng giả tạo
