CHƯƠNG 6

LASER SHAFT ALIGNMENT

CĂN CHỈNH ĐỒNG TRỤC BẰNG LASER

Laser Shaft Alignment là nội dung trọng tâm trong Chương 6 của Sách Căn Chỉnh Đồng Trục. Chương này trình bày nguyên lý đo, phương pháp thực hiện và quy trình căn chỉnh bằng hệ thống laser trong bảo trì chính xác công nghiệp.

  1. Vì sao cần Laser Shaft Alignment?

Trước đây, việc căn chỉnh đồng trục chủ yếu dựa trên các phương pháp truyền thống như:

  • Eyesight (Căn chỉnh bằng mắt)
  • Dial Indicator (Đồng hồ so)

Các phương pháp này phụ thuộc nhiều vào tay nghề của kỹ thuật viên, yêu cầu tính toán thủ công và dễ phát sinh sai số do:

  • Bracket sag
  • Hysteresis
  • Sai số đọc và ghi nhận dữ liệu

Trong khi đó, hiện nay:

  • Dung sai căn chỉnh ngày càng “chặt”
  • Tốc độ quay của máy cao
  • Thiết bị đắt tiền
  • Thời gian dừng máy bị hạn chế

Laser Shaft Alignment ra đời nhằm khắc phục những hạn chế trên, cung cấp giải pháp căn chỉnh nhanh chóng, chính xác và có khả năng lặp lại cao.

  1. Nguyên lý cơ bản của Laser Alignment

Hệ thống căn chỉnh bằng laser bao gồm ba thành phần chính:

  1. Nguồn phát laser (Laser Transmitter)
    Đại diện cho trục quay của máy.
  2. Bộ thu tín hiệu (Detector/Receiver)
    Ghi nhận sự thay đổi vị trí của tia laser khi hai trục quay.
  3. Thiết bị xử lý và hiển thị (Display Unit/Software)
    Tính toán và hiển thị kết quả căn chỉnh.

Nguyên lý hoạt động

  • Khi hai trục quay cùng nhau, detector ghi nhận sự thay đổi vị trí của tia laser.
  • Phần mềm xử lý dữ liệu để xác định:
    • Offset (độ lệch song song)
    • Angularity (độ lệch góc)
  • Hệ thống hiển thị trực tiếp:
    • Giá trị cần chêm shim
    • Khoảng dịch chuyển ngang của chân máy

Nhờ đó, người vận hành không cần thực hiện các phép tính thủ công, giúp giảm sai sót và tăng hiệu quả công việc.

  1. Laser Alignment đo những gì?

Một hiểu lầm phổ biến là laser alignment đo khớp nối (coupling). Thực tế, hệ thống này đo vị trí tương quan của hai trục quay, phù hợp với định nghĩa chuẩn của shaft alignment.



Các thông số được đo trong hai mặt phẳng:

Thông số Mặt phẳng đứng Mặt phẳng ngang
Offset ✓ ✓
Angularity ✓ ✓



Ngoài ra, hệ thống còn hiển thị:

  • Sai lệch so với target alignment
  • Giá trị shim cần chêm
  • Khoảng dịch chuyển chân máy



Điều này khẳng định rằng shaft alignment ≠ coupling alignment.

  1. Ưu điểm vượt trội của Laser Shaft Alignment

4.1 Độ chính xác & lặp lại cao

  • Không bị ảnh hưởng bởi bracket sag hoặc hysteresis
  • Độ phân giải ở mức micron
  • Đảm bảo tính nhất quán giữa các lần đo

4.2 Tiết kiệm thời gian dừng máy

  • Không cần tháo khớp nối
  • Không cần quay đủ 360°
  • Có thể đo ở góc hạn chế (60–90°)

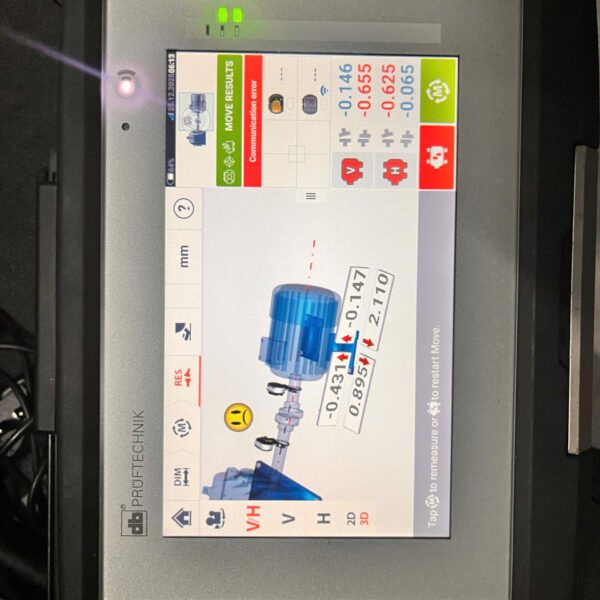

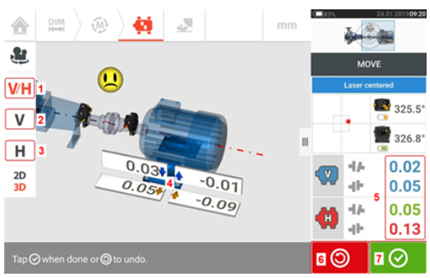

4.3 Hiển thị trực tiếp khi chỉnh máy

  • Khi chỉnh bulông:
    • Giá trị offset & angularity thay đổi trực tiếp trên màn hình
  • Không cần đo lại nhiều vòng

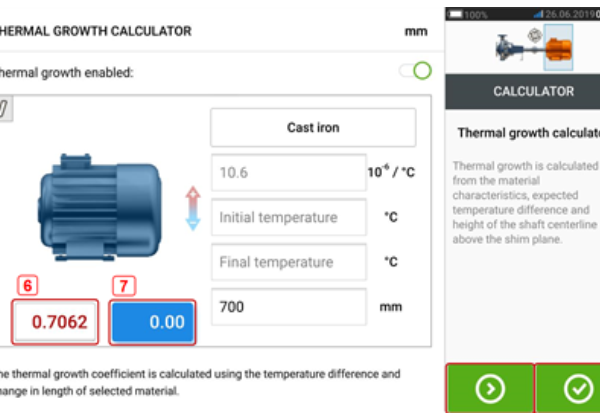

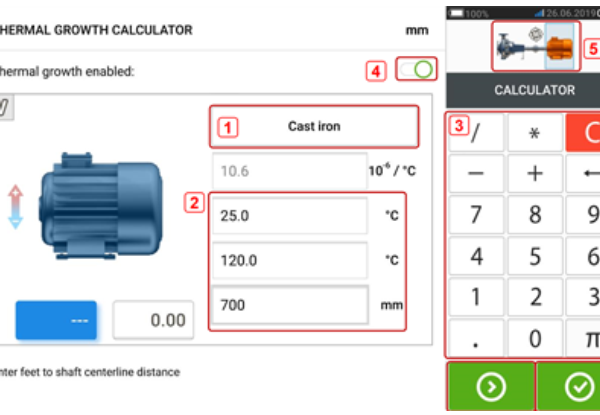

4.4 Bù giãn nở nhiệt (Thermal Growth)

  • Cho phép nhập target values
  • Hệ thống tự so sánh:
    • Alignment hiện tại
    • Alignment mục tiêu

Đây là điểm các phương pháp truyền thống gần như không làm được.

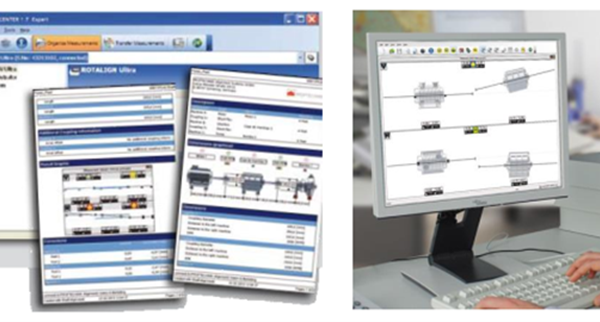

4.5 Lưu trữ dữ liệu & xuất báo cáo

  • Lưu kết quả:
    • Trước căn chỉnh
    • Sau căn chỉnh

  • Xuất báo cáo dưới dạng:
    • PDF
    • Excel

Hỗ trợ các chương trình:

  • SOP
  • ISO
  • RCA
  • Reliability program

  1. Quy trình Laser Shaft Alignment

Bước 1. Chuẩn bị

  • Kiểm tra & Xử lý soft foot
  • Kiểm tra móng, bulông
  • Đảm bảo máy di chuyển được

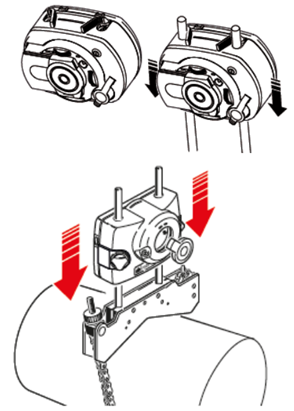

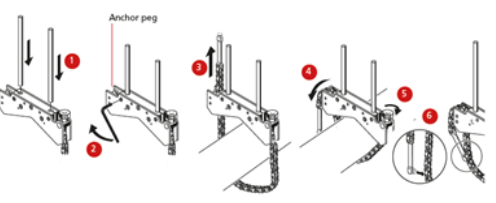

Bước 2. Lắp cảm biến laser

  • Gắn transmitter và detector trên hai trục

  • Căn sơ bộ bằng mắt

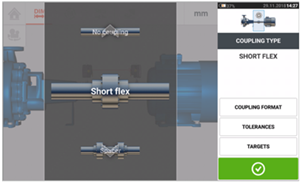

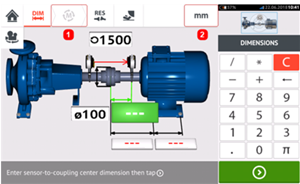

  • Nhập:
    • Khoảng cách
    • Kiểu khớp nối

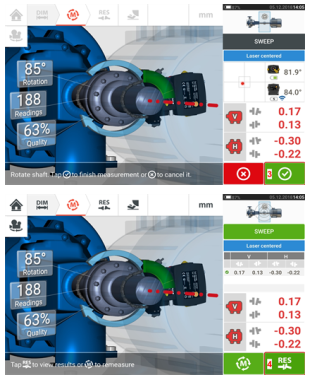

Bước 3. Đo đạc

  • Quay hai trục cùng nhau
  • Thu thập dữ liệu
  • Kiểm tra độ tin cậy phép đo

Bước 4. Phân tích

  • So sánh với dung sai cho phép
  • So với target aligment (nếu có)

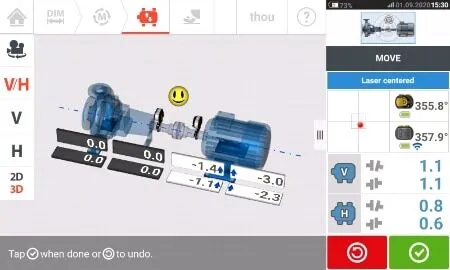

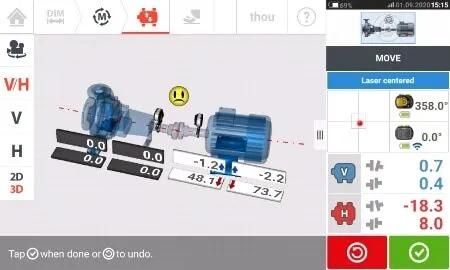

Bước 5. Chỉnh máy

  • Chêm shim để điều chỉnh theo phương đứng
  • Dịch máy ngang – điều chỉnh theo phương ngang

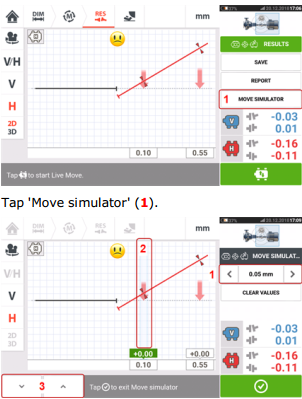

  • Theo dõi giá trị thay đổi trực tiếp trên màn hình – live values

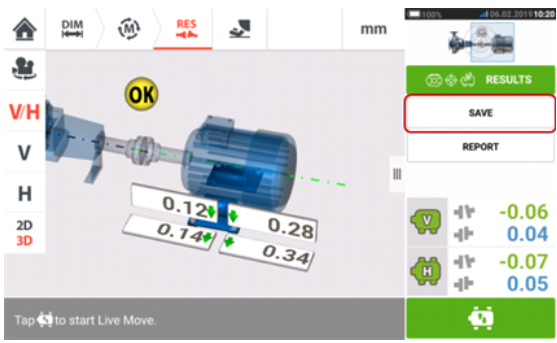

Bước 6. Xác nhận & lưu báo cáo

  • Đo lại xác nhận kết quả
  • Lưu kết quả
  • Xuất report chính thức

  1. Giới hạn & lưu ý khi dùng Laser Alignment

Mặc dù mang lại nhiều ưu điểm, laser alignment không thay thế tư duy kỹ thuật. Hệ thống không thể tự động xử lý các vấn đề như:

  • Không tự xử lý:
    • Soft foot
    • Pipe strain
    • Móng yếu
    • Bearing clearance

Do đó, người dùng vẫn phải:

    • Hiểu nguyên lý
    • Đọc & phân tích đúng kết quả
    • Áp dụng đúng dung sai phù hợp với từng loại máy

Laser là công cụ hỗ trợ – không phải phép màu.

  1. Khi nào BẮT BUỘC dùng Laser Shaft Alignment?
  • Máy:
    • Tốc độ cao
    • Công suất lớn
    • Quan trọng
  • Có:
    • Thermal growth
    • Spacer shaft
  • Cần:
    • Báo cáo
    • Truy xuất dữ liệu
    • Độ lặp lại cao

Đây là tiêu chuẩn căn chỉnh của các nhà máy hiện đại.
