Hướng dẫn phần mềm OMNITREND: tạo ROUTE

Khi thao tác đo rung động ở công trường, cần phải lấy dữ liệu đúng và nhanh. Bài viết này hướng dẫn tạo ROUTE trên phần mềm OMNITREND giúp lấy dữ liệu đo dễ dàng và nhanh chóng. Tất cả dữ liệu cần đo được tự động lấy đồng thời từ cả 2 cảm biến sau một cái nhấn nút.

Hướng dẫn phần mềm OMNITREND-Các bước tạo route

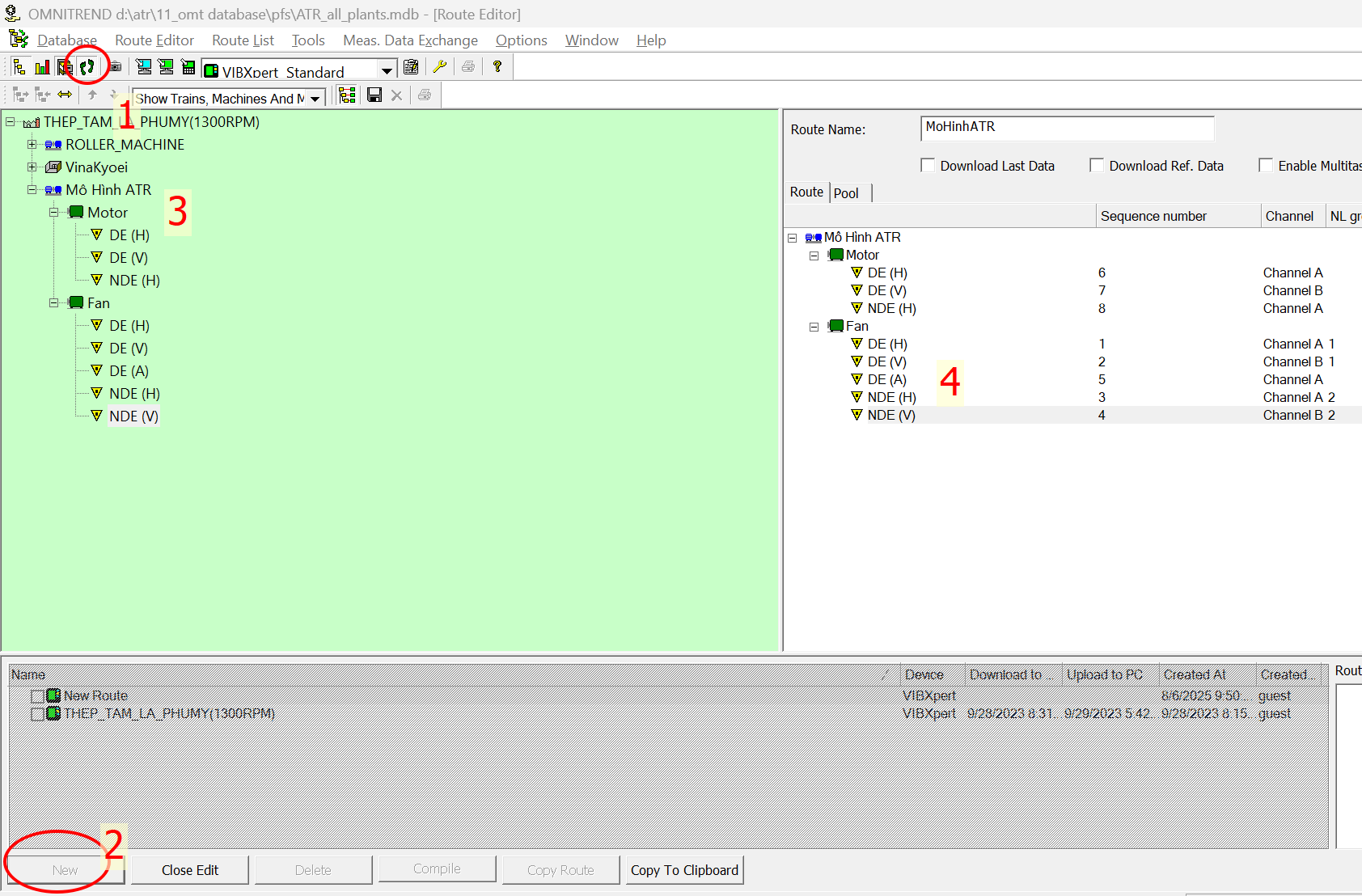

Vào phần mềm OMNITREND, trên thanh công cụ chọn Route Editor (nút có hình 2 bàn chân) và thực hiện như sau:

1 – Click Route Editor

2- Chọn New

3 – Kéo thiết bị từ bảng bên trái qua bên phải

4 – Đặt tên Route Name và gán cảm biến, thứ tự đo như hướng dẫn phía dưới

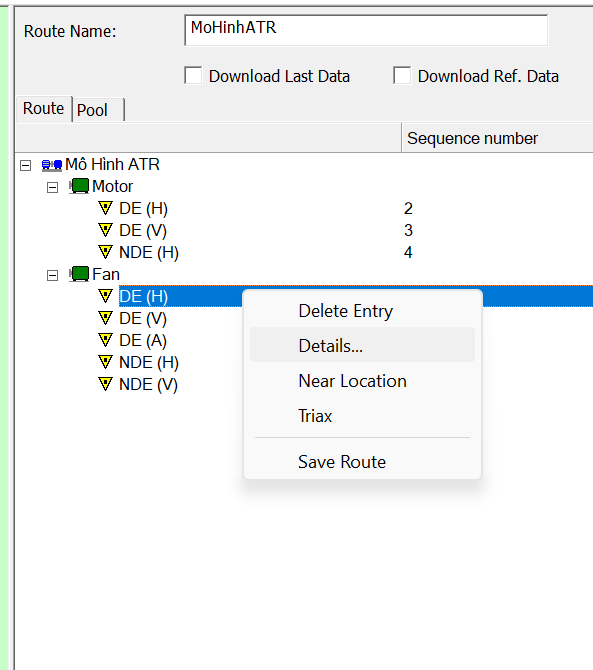

Định thứ tự cho điểm đo và gán Cảm biến trong ROUTE

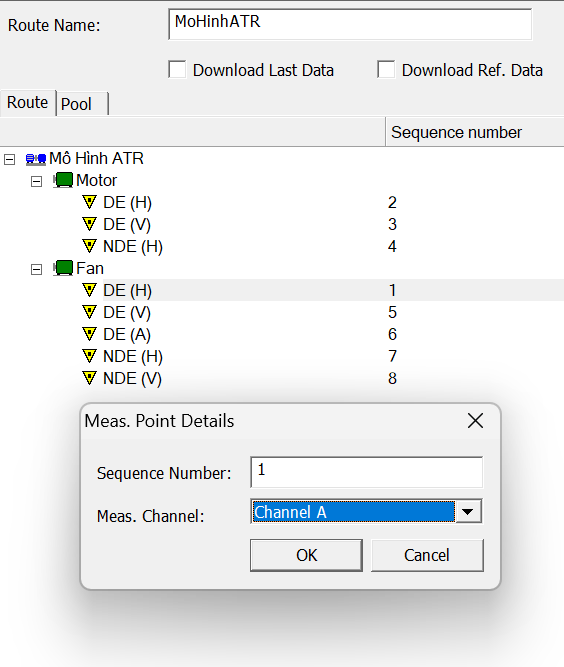

• chọn điểm đo, click chuột phải chọn Details, Nhập số thứ tự vào Sequence Number
• Nhập vào Meas. Channel: cảm biến A hoặc B

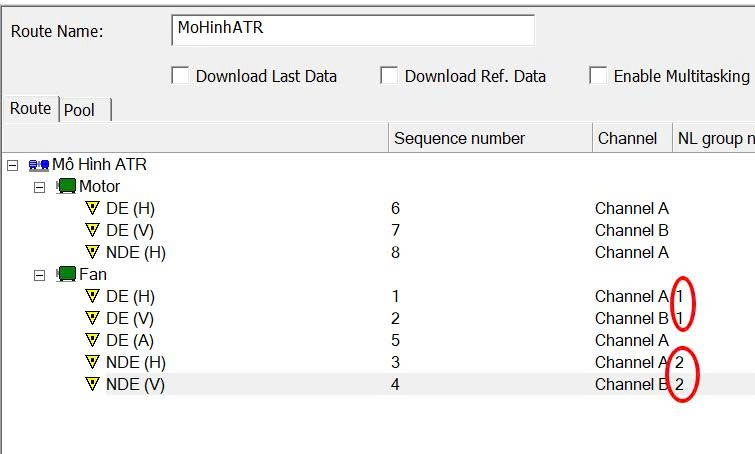

Để gán 2 cảm biến đo cùng lúc trên ROUTE

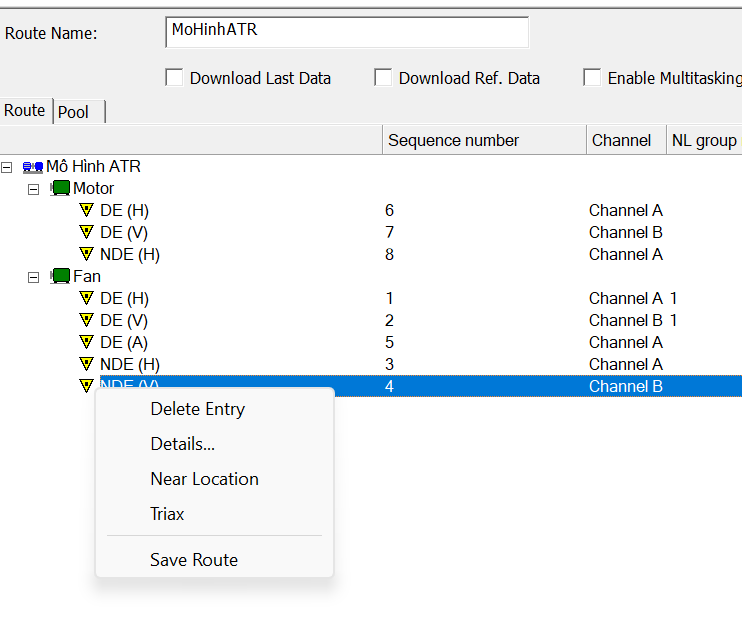

• Click chuột phải vào vị trí cần đo cùng lúc với vị trí kia, chọn Near Location

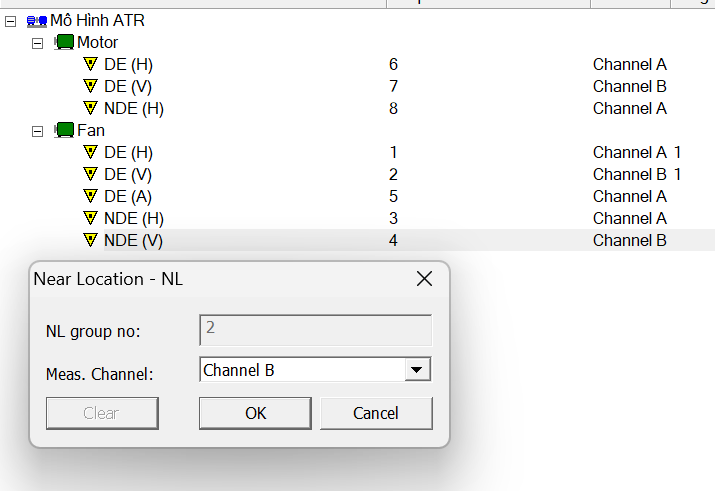

• Chọn Meas. Chanels: Channel B nếu vị trí đi cùng với nó đã gán Channel A, chọn OK
• Hiện ra bảng Select measure location, click chọn vị trí đo cùng với nó

Hướng dẫn phần mềm OMNITREND – khai báo thiết bị

Xem Hướng dẫn Khai báo thiết bị trên phần mềm OMNITREND ở đây

Hơn nữa….

Cần hỗ trợ thêm về phần mềm phân tích rung động OMINITREND, hoặc hướng dẫn/đào tạo sử dụng máy phân tích rung động và cân bằng động VIBXPERT II, vui lòng liên hệ đại diện của hãng tại Việt Nam – AITECH Reliality – email: info@atr.com.vn, điện thoại: 0826192324
